بررسی انواع مبدل حرارتی و عوامل موثر برای انتخاب پروژه

انواع مبدل حرارتی از مهم ترین تجهیزات صنعتی هستند که برای انتقال حرارت بین دو سیال استفاده می شوند. این تجهیزات در صنایع نفت، گاز، پتروشیمی، نیروگاه ها، صنایع غذایی و بسیاری از واحدهای تولیدی کاربرد دارند. هر پروژه با توجه به دما، فشار، نوع سیال و شرایط کاری به مبدل خاصی نیاز دارد. به همین دلیل، شناخت انواع مبدل های حرارتی اهمیت زیادی دارد و می تواند روی راندمان، مصرف انرژی و هزینه های نگهداری تاثیر بگذارد. در بسیاری از پروژه های صنعتی، علاوه بر عواملی مانند قیمت آهن و هزینه ساخت تجهیزات، نوع مبدل حرارتی نیز روی قیمت نهایی پروژه اثر مستقیم دارد.

انواع مبدل های حرارتی در پتروشیمی و پالایشگاه ها معمولا بر اساس نوع طراحی و مسیر حرکت سیال دسته بندی می شوند. بعضی از مبدل ها برای دما و فشار بالا مناسب هستند و بعضی دیگر بیشتر برای فضاهای محدود یا سیالات خاص استفاده می شوند. برای مثال، در بعضی تجهیزات صنعتی که تحت عملیات حرارتی تبلور مجدد یا فرآیندهای دمایی قرار می گیرند، انتخاب نوع مناسب مبدل اهمیت زیادی دارد. به همین دلیل، شناخت دقیق انواع مبدل حرارتی صنعتی می تواند باعث شود تجهیزات با راندمان بالاتر و هزینه نگهداری کمتر انتخاب شوند.

انواع مبدل حرارتی

انواع مبدل های حرارتی بر اساس شکل، نحوه انتقال حرارت، نوع سیال و محل استفاده به چند گروه مختلف تقسیم می شوند. هر کدام از این مبدل ها برای شرایط خاصی طراحی شده اند و مزایا و محدودیت های خود را دارند. به همین دلیل، انتخاب مبدل مناسب باید بر اساس دما، فشار، نوع سیال، فضای نصب و ظرفیت مورد نیاز انجام شود. اگر مبدل اشتباه انتخاب شود، ممکن است راندمان سیستم پایین بیاید یا هزینه های نگهداری افزایش پیدا کند.

اگر بخواهید انواع مبدل حرارتی را نام ببرید باید به مبدل لوله ای ساده، مبدل لوله ای پره دار، مبدل های پوسته و لوله، مبدل های صفحه ای، اواپراتورهای صفحه ای سطحی و مبدل های دو لوله ای به عنوان مهم ترین مدل ها اشاره کرد. هر کدام از این تجهیزات در صنایع مختلف کاربرد دارند و برای شرایط متفاوتی استفاده می شوند. برای مثال، در بعضی از سیستم های صنعتی که از عملیات حرارتی آستمپرینگ استفاده می شود، مبدل هایی با کنترل دقیق دما و مقاومت بالا کاربرد بیشتری دارند.

انواع مبدل حرارتی صفحه ای و مبدل های پوسته و لوله از پرکاربردترین مدل ها در صنایع هستند. همچنین انواع مبدل حرارتی در پالایشگاه و پتروشیمی معمولا با توجه به فشار و دمای بالا انتخاب می شوند.

مبدل لوله ای ساده (Bare Tube)

مبدل لوله ای ساده یکی از ابتدایی ترین و رایج ترین انواع مبدل حرارتی است. در این نوع مبدل، سیال از داخل لوله ها عبور می کند و حرارت بین سیال داخل لوله و محیط اطراف یا سیال دیگر منتقل می شود. این مبدل ها طراحی ساده ای دارند و به همین دلیل ساخت، نصب و نگهداری آنها راحت تر است. همچنین به دلیل نداشتن پره یا قطعات اضافی، تمیز کردن آنها نیز ساده تر انجام می شود.

مبدل لوله ای ساده بیشتر در شرایطی استفاده می شود که اختلاف دمای زیادی وجود ندارد یا نیاز به انتقال حرارت بسیار بالا نیست. این نوع مبدل در صنایع غذایی، سیستم های گرمایشی، تجهیزات آزمایشگاهی و بعضی فرآیندهای صنعتی سبک کاربرد دارد. همچنین در بعضی از انواع مبدل های حرارتی صنعتی که سیال تمیز و بدون ذرات معلق دارند، این مدل انتخاب مناسبی محسوب می شود.

یکی از مزایای اصلی مبدل لوله ای ساده این است که هزینه ساخت آن نسبت به بسیاری از مدل های دیگر کمتر است. با این حال، چون سطح تماس آن محدودتر است، راندمان انتقال حرارت آن نیز از بعضی مدل های پیشرفته کمتر خواهد بود. به همین دلیل، این مبدل بیشتر برای پروژه هایی مناسب است که سادگی، هزینه کمتر و نگهداری آسان اهمیت بیشتری دارد.

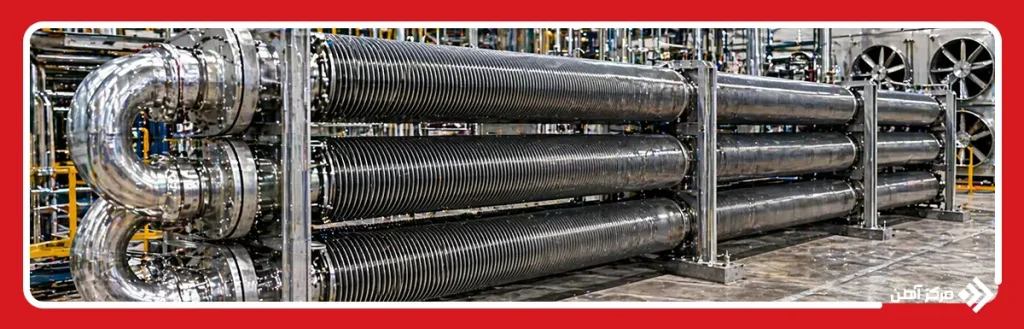

مبدل لوله ای پره دار (Finned Tube)

مبدل لوله ای پره دار یکی از پرکاربردترین انواع مبدل های حرارتی است که برای افزایش راندمان انتقال حرارت طراحی شده است. در این نوع مبدل، روی سطح لوله ها پره هایی قرار می گیرد تا سطح تماس با هوا یا سیال اطراف بیشتر شود. این موضوع باعث می شود انتقال حرارت سریع تر و موثرتر انجام شود. به همین دلیل، مبدل لوله ای پره دار در مقایسه با مبدل لوله ای ساده راندمان بیشتری دارد.

این نوع مبدل بیشتر در سیستم هایی استفاده می شود که یکی از سیال ها هوا است. برای مثال، در رادیاتورها، سیستم های تهویه، کولرهای صنعتی، برج های خنک کننده و تجهیزات گرمایشی از مبدل لوله ای پره دار استفاده می شود. همچنین در بعضی از پالایشگاه ها و صنایع پتروشیمی، این مدل برای خنک کردن گازها و بخارها کاربرد دارد.

یکی از مزایای مهم این مبدل، انتقال حرارت بالا در فضای کمتر است. اما در مقابل، تمیز کردن آن سخت تر از مبدل لوله ای ساده است؛ زیرا گرد و غبار و آلودگی ممکن است بین پره ها جمع شوند. به همین دلیل، در محیط های آلوده باید نگهداری و تمیزکاری این مبدل با دقت بیشتری انجام شود.

مبدل های پوسته و لوله (Shell and Tube)

مبدل های پوسته و لوله یکی از پرکاربردترین و مهم ترین انواع مبدل حرارتی صنعتی هستند. این مبدل ها از تعدادی لوله تشکیل شده اند که داخل یک پوسته بزرگ قرار می گیرند. یک سیال از داخل لوله ها عبور می کند و سیال دیگر در فضای بین لوله ها و پوسته حرکت می کند. به این ترتیب، حرارت بین دو سیال منتقل می شود بدون اینکه با هم مخلوط شوند.

انواع مبدل حرارتی پوسته و لوله بیشتر در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و پالایشگاه ها استفاده می شوند. دلیل اصلی این موضوع، مقاومت بالای این مبدل ها در برابر فشار و دمای زیاد است. همچنین این مدل ها می توانند برای سیالات خورنده، بخار، روغن و مواد شیمیایی نیز استفاده شوند. به همین دلیل، معمولا در پتروشیمی ها، این نوع مبدل انتخاب اصلی است.

یکی از مهم ترین مزایای مبدل های پوسته و لوله این است که ظرفیت انتقال حرارت بالایی دارند و می توانند در شرایط سخت کاری استفاده شوند. همچنین تعمیر و تعویض لوله های داخلی آنها راحت تر است. البته این مبدل ها معمولا فضای بیشتری اشغال می کنند و هزینه ساخت آنها نسبت به بعضی مدل های دیگر بیشتر است.

مبدل های صفحه ای (Brazed Plate)

مبدل های صفحه ای یکی از مدرن ترین انواع مبدل حرارتی هستند که از تعدادی صفحه فلزی نازک تشکیل شده اند. این صفحات به گونه ای کنار هم قرار می گیرند که سیال گرم و سرد در مسیرهای جداگانه حرکت کنند و حرارت بین آنها منتقل شود. طراحی خاص صفحات باعث می شود سطح تماس زیادی ایجاد شود و انتقال حرارت با راندمان بالا انجام شود.

مبدل های حرارتی صفحه ای معمولا در سیستم های سرمایش، گرمایش، تهویه مطبوع، صنایع غذایی و بعضی واحدهای صنعتی استفاده می شوند. این مبدل ها به دلیل اندازه کوچک و راندمان بالا، در فضاهای محدود بسیار کاربردی هستند. همچنین چون حجم کمتری دارند، نصب و جابه جایی آنها نیز راحت تر است.

یکی از مهم ترین مزایای مبدل های صفحه ای این است که نسبت به اندازه خود، انتقال حرارت بسیار بالایی دارند. همچنین تمیز کردن بعضی مدل های صفحه ای آسان تر است و می توان صفحات را جدا کرد. با این حال، این مبدل ها معمولا برای فشارهای خیلی بالا مناسب نیستند و در برابر رسوب یا گرفتگی حساس تر از بعضی مدل های دیگر هستند.

در بعضی از انواع مبدل های حرارتی در پتروشیمی و صنایع غذایی، استفاده از این مدل به دلیل سرعت بالای انتقال حرارت و اشغال فضای کمتر بسیار رایج است. همچنین این مبدل ها می توانند باعث کاهش مصرف انرژی شوند و هزینه های بهره برداری را کمتر کنند.

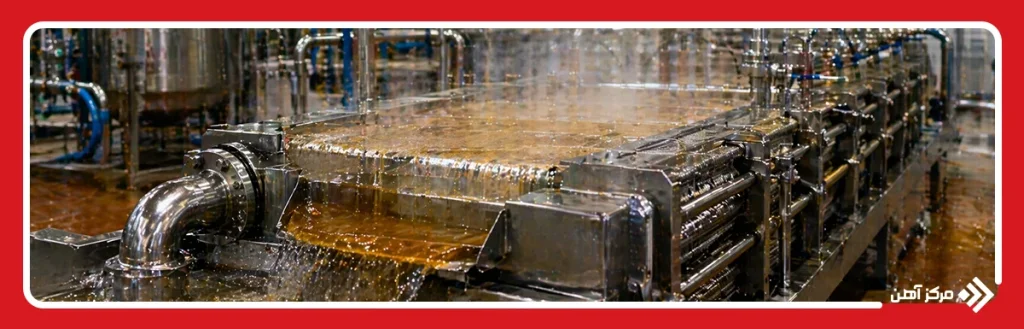

اواپراتورهای صفحه ای سطحی (Plate Surface Evaporator)

اواپراتورهای صفحه ای سطحی یکی از انواع مبدل های حرارتی هستند که بیشتر برای تبخیر مایعات و انتقال حرارت در صنایع غذایی، دارویی و شیمیایی استفاده می شوند. در این تجهیزات، مایع روی سطح صفحات پخش می شود و با دریافت حرارت، بخشی از آن تبخیر می شود. طراحی صفحه ای باعث می شود انتقال حرارت سریع تر و یکنواخت تر انجام شود.

این نوع مبدل ها بیشتر در فرآیندهایی استفاده می شوند که نیاز به تبخیر مایع در دمای کنترل شده وجود دارد. برای مثال، در تولید شیر خشک، آبمیوه، شربت، مواد شیمیایی و بعضی داروها از اواپراتورهای صفحه ای سطحی استفاده می شود. این تجهیزات می توانند با مصرف انرژی کمتر، حجم زیادی از مایع را تبخیر کنند.

یکی از مزایای اصلی این مبدل ها، راندمان بالا و اشغال فضای کمتر است. همچنین تمیز کردن آنها نسبت به بعضی مدل های دیگر راحت تر انجام می شود. با این حال، اگر سیال دارای ذرات معلق یا رسوب زیاد باشد، ممکن است صفحات دچار گرفتگی شوند و عملکرد دستگاه کاهش پیدا کند.

اواپراتورهای صفحه ای سطحی در بعضی از مبدل های حرارتی صنعتی کاربرد زیادی دارند؛ زیرا می توانند با مصرف انرژی کمتر، سرعت تبخیر را افزایش دهند و کیفیت محصول نهایی را بهتر کنند.

مبدل های دو لوله ای (Double Pipe)

مبدل های دو لوله ای یکی از ساده ترین انواع مبدل های حرارتی هستند. این مبدل ها از دو لوله تشکیل شده اند که یکی داخل دیگری قرار می گیرد. یک سیال از داخل لوله داخلی عبور می کند و سیال دیگر در فضای بین دو لوله حرکت می کند. به این ترتیب، حرارت بین دو سیال منتقل می شود بدون اینکه با هم مخلوط شوند.

این نوع مبدل بیشتر در پروژه هایی استفاده می شود که حجم سیال کم است یا نیاز به انتقال حرارت خیلی زیاد وجود ندارد. همچنین در بعضی آزمایشگاه ها، واحدهای کوچک صنعتی و سیستم های گرمایشی از مبدل های دو لوله ای استفاده می شود. به دلیل ساختار ساده، نصب و نگهداری این مبدل ها آسان تر از بسیاری از مدل های دیگر است.

یکی از مزایای مهم مبدل های دو لوله ای این است که برای فشارهای بالا مناسب هستند و می توانند در شرایط سخت کاری استفاده شوند. همچنین تمیز کردن و تعمیر آنها راحت تر است. با این حال، چون سطح انتقال حرارت آنها محدودتر است، برای پروژه های بزرگ معمولا از مدل های پیشرفته تر استفاده می شود.

در بعضی از مبدل های حرارتی صنعتی، این مدل به دلیل سادگی طراحی و هزینه کمتر کاربرد زیادی دارد. همچنین در پروژه هایی که نیاز به تغییرات سریع در مسیر لوله کشی وجود دارد، مبدل دو لوله ای انتخاب مناسبی محسوب می شود.

عوامل موثر در انتخاب مبدل حرارتی برای پروژه

برای انتخاب مبدل مناسب باید چند عامل مهم بررسی شود. اولین عامل، نوع سیال است. بعضی سیالات خورنده هستند و نیاز به مبدل هایی با جنس مقاوم دارند. همچنین دمای کاری، فشار، میزان جریان و نوع فرآیند نیز روی انتخاب مبدل تاثیر زیادی دارند.

فضای نصب نیز اهمیت زیادی دارد. در بعضی پروژه ها فضای کافی برای استفاده از مبدل های بزرگ وجود ندارد و باید از مدل های فشرده تر مانند مبدل های صفحه ای استفاده شود. همچنین هزینه ساخت، نگهداری و مصرف انرژی نیز باید در نظر گرفته شود.

در بعضی پروژه ها، راندمان بالا مهم تر است و در بعضی دیگر، مقاومت در برابر فشار یا هزینه کمتر اهمیت بیشتری دارد. به همین دلیل، انتخاب مبدل حرارتی باید بر اساس شرایط واقعی پروژه انجام شود تا بهترین نتیجه به دست آید.

برای مثال، در انواع مبدل حرارتی در پالایشگاه معمولا مقاومت در برابر دما و فشار بالا اهمیت بیشتری دارد و به همین دلیل از مبدل های پوسته و لوله استفاده می شود. اما در صنایع غذایی و تهویه مطبوع، مبدل های صفحه ای به دلیل راندمان بالا و اشغال فضای کمتر گزینه بهتری هستند. همچنین نوع سیال، احتمال رسوب، نیاز به تمیزکاری و هزینه تعمیرات نیز باید قبل از انتخاب مبدل بررسی شود.Top of Form

انواع مبدل حرارتی نقش بسیار مهمی در انتقال حرارت و کنترل دما در صنایع مختلف دارند. مبدل لوله ای ساده، مبدل لوله ای پره دار، مبدل های پوسته و لوله، مبدل های صفحه ای، اواپراتورهای صفحه ای سطحی و مبدل های دو لوله ای از مهم ترین انواع مبدل های حرارتی هستند. هر کدام از این تجهیزات برای شرایط خاصی طراحی شده اند و مزایا و محدودیت های خود را دارند.

انواع مبدل های حرارتی در پتروشیمی و پالایشگاه ها معمولا باید در برابر فشار و دمای بالا مقاوم باشند، در حالی که در صنایع غذایی و تهویه، راندمان و فضای نصب اهمیت بیشتری دارد. به همین دلیل، انتخاب مبدل مناسب باید با توجه به نوع سیال، فشار، دما، فضای نصب، هزینه و نیاز پروژه انجام شود. اگر انتخاب به درستی انجام شود، راندمان سیستم بیشتر خواهد شد و هزینه های نگهداری کاهش پیدا می کند.
