راهنمای کامل اجرای سقف تیرچه بلوک
دسترسی سریع به محتوای این مطلب
اجرای سقف تیرچه بلوک از رایج ترین روش های اجرای سقف در ساختمان سازی است که به دلیل مزایای متعددی مانند کاهش وزن سازه، سرعت بالا در اجرا و هزینه مقرون به صرفه، مورد توجه مهندسان و پیمانکاران قرار گرفته است. این نوع سقف با استفاده از تیرچه های پیش ساخته و بلوک های سفالی، بتنی یا پلی استایرن ساخته می شود و برای انواع سازه ها اعم از بتنی، فلزی و بنایی قابل استفاده است. در این مقاله، مراحل اجرای این سقف و نکات کلیدی آن را بررسی می کنیم.

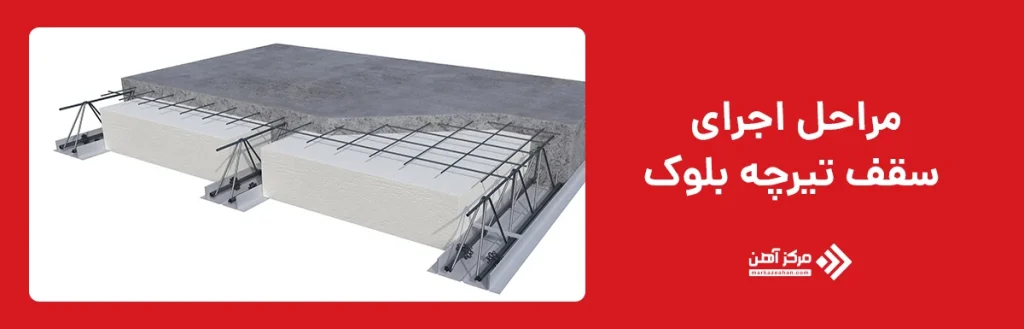

مراحل اجرای سقف تیرچه بلوک
اجرای سقف تیرچه بلوک شامل چندین مرحله اساسی است که هر کدام تاثیر مستقیمی بر کیفیت و دوام سازه دارند. این مراحل از آماده سازی تیرچه ها و چیدمان بلوک ها تا بتن ریزی و عمل آوری سقف را در بر می گیرد. رعایت اصول اجرایی و استفاده از مصالح استاندارد در تمامی مراحل، نقش کلیدی در استحکام نهایی سقف دارد. در ادامه، جزئیات مربوط به مراحل اجرای سقف تیرچه بلوک را به طور دقیق بررسی خواهیم کرد.

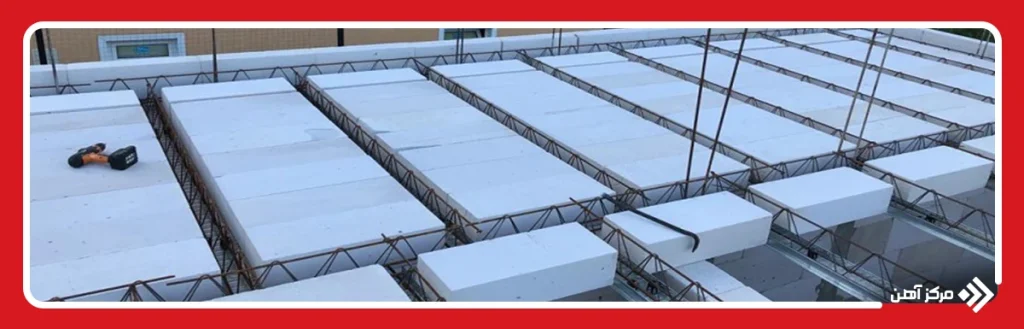

- آماده سازی و نصب تیرچه ها
در اولین مرحله از مراحل اجرای سقف تیرچه بلوک، تیرچه ها روی تکیه گاه های مشخص شده در نقشه اجرایی قرار می گیرند. فاصله بین تیرچه ها باید مطابق با استانداردهای موجود و نوع بلوک های مورد استفاده باشد. توجه به تراز بودن تیرچه ها از اهمیت بالایی برخوردار است، زیرا عدم تراز صحیح ممکن است باعث ایجاد ترک یا ناپایداری سقف شود. - چیدمان بلوک ها و نصب کلاف های عرضی
پس از قرارگیری تیرچه ها، بلوک ها بین آن ها قرار داده می شوند. انتخاب بلوک مناسب بر اساس نوع سازه و نیازهای پروژه انجام می شود. همچنین، در این مرحله کلاف های عرضی برای جلوگیری از تغییر مکان تیرچه ها و افزایش استحکام سقف نصب می شوند. - اجرای میلگردهای حرارتی و سنجاقی
برای افزایش مقاومت سقف در برابر ترک خوردگی ناشی از تنش های حرارتی، میلگردهای حرارتی به صورت طولی روی سقف قرار داده می شوند. در کنار آن، میلگردهای سنجاقی نیز برای اتصال بهتر تیرچه ها و جلوگیری از جا به جایی آنها مورد استفاده قرار می گیرند. - بتن ریزی و عمل آوری سقف
در آخرین مرحله، عملیات بتن ریزی سقف انجام می شود. استفاده از بتن با کیفیت مناسب و رعایت اصول اجرایی در این بخش اهمیت زیادی دارد. پس از بتن ریزی، سقف باید برای مدت مشخصی عمل آوری شود تا بتن به مقاومت نهایی خود برسد.

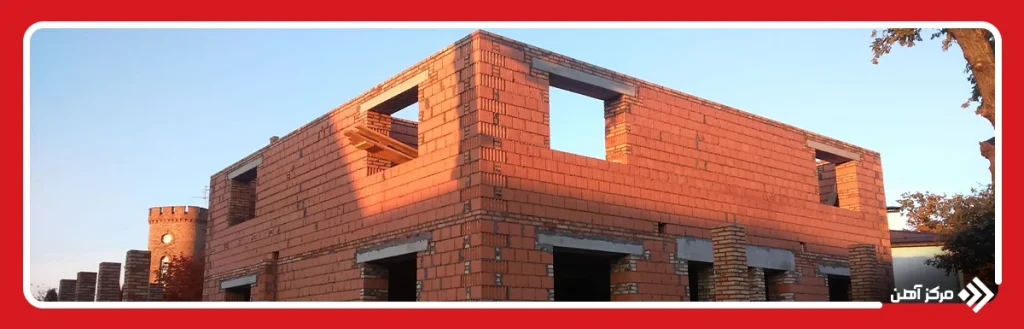

اجرای سقف تیرچه بلوک در ساختمان بنایی
در ساختمان های بنایی، اجرای سقف تیرچه بلوک در ساختمان بنایی به دقت بالایی نیاز دارد، زیرا دیوارهای باربر وظیفه انتقال بار سقف را بر عهده دارند. در این نوع سازه ها، تیرچه ها مستقیماً روی دیوارهای باربر قرار گرفته و نیاز به دقت در اتصال آنها به دیوارها وجود دارد.
یکی از مهمترین نکات در این روش، نحوه قرارگیری تیرچه ها روی دیوار است. معمولاً تیرچه ها باید حداقل ۱۰ سانتی متر در داخل دیوار مهار شوند تا استحکام کافی داشته باشند. علاوه بر این، استفاده از شناژهای افقی و کلاف های عرضی برای جلوگیری از ترک خوردگی دیوارها توصیه می شود.
از دیگر موارد مهم، انتخاب مناسب بلوک ها برای سقف است. در بسیاری از ساختمان های بنایی، استفاده از بلوک سفالی یا بلوک پلی استایرن به دلیل وزن کم و عایق بودن، انتخاب مناسبی محسوب می شود. در نهایت، بتن ریزی سقف در ساختمان های بنایی باید با دقت بالا انجام شود تا وزن سقف به صورت یکنواخت روی دیوارهای باربر توزیع شود و از تمرکز تنش در یک نقطه جلوگیری گردد.
اجرای سقف تیرچه بلوک در اسکلت فلزی
در اجرای سقف تیرچه بلوک روی اسکلت فلزی، ابتدا تیرهای اصلی فلزی نصب شده و سپس تیرچه ها روی آن ها قرار می گیرند. نحوه اجرای تیرچه بلوک در این روش به گونه ای است که تیرچه ها با جوش یا پیچ و مهره به تیرهای فلزی متصل می شوند و فاصله آن ها بر اساس بارگذاری و حداکثر فاصله ستون ها در سقف تیرچه بلوک تعیین می شود. بعد از نصب تیرچه ها، بلوک ها بین تیرچه ها گذاشته می شوند و سپس بتن روی تیرچه و بلوک ریخته می شود تا سقف به صورت یکپارچه عمل کند. این روش مزیت سرعت بالا و کاهش قالب بندی دارد و به ویژه برای ساختمان های فلزی کاربرد دارد.
اجرای سقف تیرچه بلوک در اسکلت بتنی
در اجرای سقف تیرچه بلوک در اسکلت بتنی، تیرچه ها روی تیرهای بتنی قرار می گیرند و اغلب نیاز به شمع بندی موقت قبل از بتن ریزی دارند. در اجرای سقف روی دیوار باربر، دیوارها باید تراز و مقاوم باشند تا وزن سقف و بارهای زنده را تحمل کنند. روش اجرای سقف تیرچه بلوک در این حالت شامل نصب تیرچه ها، جایگذاری بلوک ها و سپس بتن ریزی روی کل سطح سقف است. رعایت فاصله بین تیرچه ها و رعایت جزئیات اجرای سقف تیرچه بلوک، از جمله آرماتورگذاری در تیرچه ها و درزها، برای استحکام نهایی سقف بسیار مهم است.
مقایسه اجرای سقف تیرچه بلوک در اسکلت بتنی و فلزی
سقف تیرچه بلوک را می توان هم در سازه های بتنی و هم در اسکلت فلزی اجرا کرد، اما نحوه اجرا و چالش های هر کدام متفاوت است. اتصال تیرچه ها به سازه، نوع کلاف بندی و روش تثبیت سقف در این دو سیستم تفاوت هایی دارد که می تواند بر هزینه، سرعت اجرا و عملکرد سازه تأثیر بگذارد. در ادامه، تفاوت های اجرای سقف تیرچه بلوک در اسکلت بتنی و فلزی را به طور جامع بررسی می کنیم تا بتوانید با توجه به قیمت میلگرد بهترین روش را برای پروژه خود انتخاب کنید.

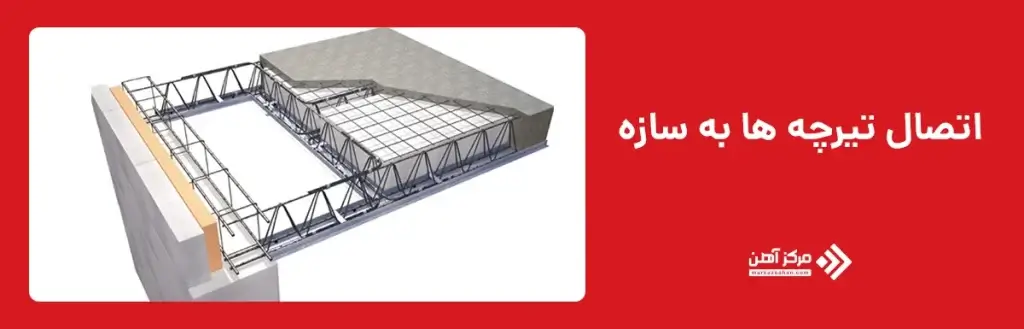

اتصال تیرچه ها به سازه
در اجرای سقف تیرچه بلوک در اسکلت بتنی، تیرچه ها روی تیرهای بتنی قرار گرفته و معمولاً از میلگردهای انتظار برای اتصال بهتر سقف به سازه استفاده می شود. در مقابل، اجرای سقف تیرچه بلوک در اسکلت فلزی نیاز به جوشکاری تیرچه ها به تیرهای فلزی دارد که باید با دقت بالا انجام شود.
تفاوت در جزئیات اجرایی
جزئیات اجرای سقف تیرچه بلوک در اسکلت فلزی شامل جوشکاری یا استفاده از بست های مکانیکی برای اتصال تیرچه ها است، در حالی که در سازه های بتنی از خاموت های انتظار و میلگردهای نگهدارنده استفاده می شود.
سرعت و هزینه اجرا
اجرای سقف تیرچه بلوک در سازه فلزی به دلیل نیاز به جوشکاری و اتصال تیرچه ها ممکن است زمان بیشتری ببرد، در حالی که در اسکلت بتنی، نصب تیرچه ها سریع تر انجام می شود. علاوه بر این، قیمت آهن و هزینه نصب در اسکلت فلزی می تواند هزینه نهایی اجرای سقف را افزایش دهد، در حالی که اسکلت بتنی معمولاً اقتصادی تر است.
استحکام و عملکرد نهایی
در مجموع، سقف تیرچه بلوک در هر دو نوع سازه عملکرد مناسبی دارد، اما جزئیات اجرایی آن در هر کدام متفاوت است. استفاده از مواد باکیفیت و اجرای اصولی در هر دو روش ضروری است.
اجرای سقف تیرچه بلوک روی دیوار
در برخی از پروژه های ساختمانی، سقف تیرچه بلوک مستقیما روی دیوارهای باربر قرار می گیرد. در چنین شرایطی، نحوه اجرا باید به گونه ای باشد که بار سقف به درستی به دیوارها منتقل شود و از ایجاد ترک یا ضعف سازه ای جلوگیری گردد. اجرای صحیح کلاف های عرضی، قرارگیری مناسب تیرچه ها در دیوار و استفاده از ملات و بتن باکیفیت، از مهم ترین نکات این روش هستند. در ادامه، به طور دقیق نحوه اجرای سقف تیرچه بلوک روی دیوار را بررسی خواهیم کرد.
- ابتدا باید دیوارها از لحاظ تحمل بار سقف بررسی شوند. این کار معمولاً توسط مهندسان سازه انجام می شود.
- تیرچه ها باید حداقل ۱۰ تا ۱۵ سانتی متر در داخل دیوار قرار گیرند و روی آنها از ملات مناسب برای تثبیت استفاده شود.
- نصب کلاف های عرضی برای توزیع بار و جلوگیری از ترک خوردگی دیوارها الزامی است.
- پس از قرار دادن بلوک ها، بتن ریزی با نظارت دقیق انجام شده و سقف برای مدت مشخصی عمل آوری می شود.
این نوع سقف به دلیل سبک بودن در مقایسه با سقف های سنتی، به کاهش وزن کلی سازه کمک می کند و از ایجاد بار اضافی بر روی اسکلت ساختمان جلوگیری می نماید. کاهش وزن سازه علاوه بر افزایش ایمنی در برابر زلزله، باعث کاهش مصرف مصالح و هزینه های ساخت نیز می شود.
با توجه به این که تیرچه ها به صورت پیش ساخته تولید می شوند و بلوک ها نیز به راحتی در جای خود قرار می گیرند، زمان اجرای این سقف نسبت به روش های سنتی به مراتب کمتر است. همچنین، نیازی به استفاده از تجهیزات سنگین برای حمل و نصب قطعات سقف وجود ندارد که این موضوع باعث کاهش هزینه های اجرایی پروژه خواهد شد.
اجرای سقف تیرچه بلوک یکی از روش های پرکاربرد در صنعت ساختمان است که برای سازه های بتنی، فلزی و بنایی مورد استفاده قرار می گیرد. رعایت اصول اجرایی، انتخاب مصالح با کیفیت و نظارت دقیق در تمامی مراحل، باعث افزایش دوام و استحکام این نوع سقف خواهد شد. با توجه به تفاوت های اجرای سقف در اسکلت بتنی و فلزی، لازم است که در هر پروژه متناسب با نیاز سازه، روش صحیح اجرا انتخاب شود.
مدت زمان اجرای سقف تیرچه بلوک
مدت زمان اجرای سقف تیرچه بلوک برای یک طبقه به طور معمول بین 3 تا 7 روز طول می کشد، اما این بازه به اندازه طبقه، مساحت پروژه و نوع اسکلت ساختمان بستگی دارد. نصب تیرچه ها و جایگذاری بلوک ها، بتن ریزی و عمل آوری بتن از مراحل اصلی اجرای سقف هستند که هر کدام زمان مشخصی نیاز دارند.
چند عامل می تواند مدت زمان اجرای سقف تیرچه بلوک را کاهش یا افزایش دهد:
- ابعاد و مساحت سقف: هرچه مساحت سقف بزرگتر باشد، زمان اجرا طولانی تر خواهد بود.
- نوع اسکلت: در اسکلت فلزی به دلیل نیاز به جوشکاری و اتصال تیرچه ها ممکن است زمان اجرا افزایش یابد، در حالی که در اسکلت بتنی نصب تیرچه ها سریع تر انجام می شود.
- تجربه تیم اجرایی: تیم حرفه ای و مجهز می تواند سرعت نصب را بالا ببرد و زمان اجرا را کاهش دهد.
- نوع بلوک و تیرچه: استفاده از بلوک های سبک و پیش ساخته، سرعت اجرا را افزایش می دهد، اما بلوک های سنگین یا بزرگ تر نیازمند دقت و زمان بیشتری هستند.
- شرایط جوی و محیطی: رطوبت، دما و بارندگی می تواند زمان عمل آوری بتن و اجرای سقف را تحت تأثیر قرار دهد.
- نیاز به شمع بندی: در دهانه های بلند یا سقف های سنگین، استفاده از شمع بندی موقت قبل از بتن ریزی زمان اجرا را افزایش می دهد.
با رعایت برنامه ریزی دقیق و استفاده از مصالح مناسب، می توان مدت زمان اجرای سقف تیرچه بلوک را بهینه کرد و از تأخیرهای غیرضروری جلوگیری نمود.
سوالات متداول
بله، این روش به دلیل کاهش هزینه های اجرا و سرعت بالا، یکی از گزینه های مقرون به صرفه برای ساختمان های بنایی است، اما باید توجه داشت که نیاز به رعایت اصول مهندسی دارد.
عواملی مانند کیفیت مصالح، قیمت میلگرد و بتن، دقت در نصب تیرچه ها و اجرای صحیح کلاف بندی تاثیر مستقیمی بر کیفیت سقف دارند.
ابتدا نصب تیرچه ها روی دیوار یا اسکلت انجام می شود، سپس بلوک ها بین تیرچه ها قرار می گیرند و در نهایت بتن روی تیرچه و بلوک ریخته شده و عمل آوری می شود.
در اسکلت فلزی تیرچه ها روی تیرهای فلزی نصب می شوند و اتصالات جوشی یا پیچ و مهره دارند، اما در اسکلت بتنی تیرچه ها روی تیرهای بتنی قرار می گیرند و نیاز به قالب بندی موقت کمتر است.
با تیم اجرایی حرفه ای، نصب تیرچه و بلوک و بتن ریزی معمولاً 3 تا 7 روز طول می کشد، بسته به مساحت و شرایط پروژه.
تراز بودن دیوارها و مقاومت کافی آن ها برای تحمل بار سقف اهمیت دارد، همچنین نصب صحیح تیرچه ها و رعایت فاصله های مجاز الزامی است.
شمع بندی زمانی لازم است که تیرچه ها نتوانند قبل از بتن ریزی به طور کامل بار سقف را تحمل کنند، به ویژه در دهانه های بلند یا وقتی بلوک ها سبک هستند.
